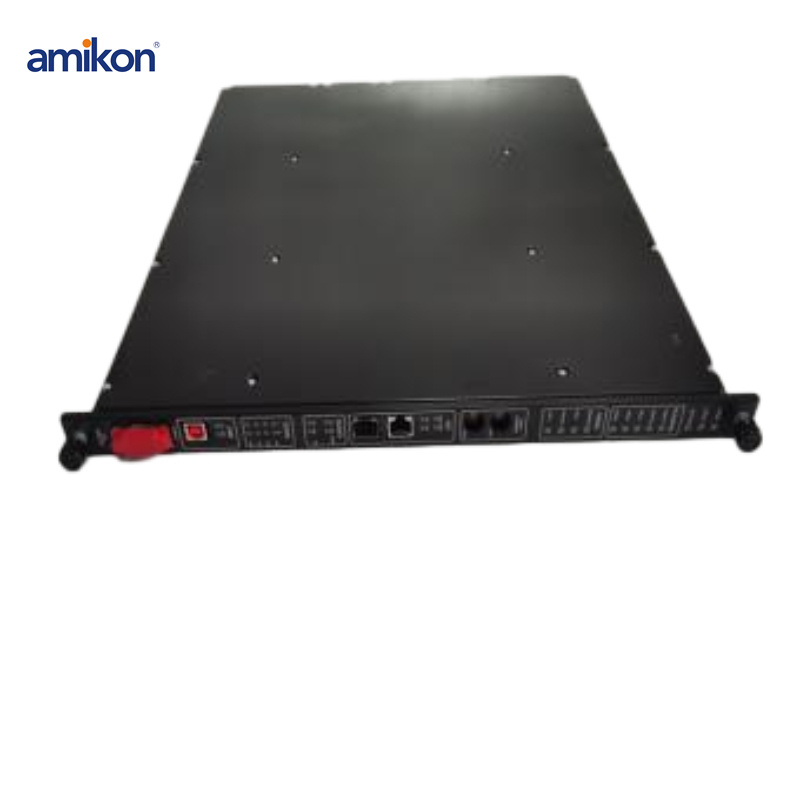

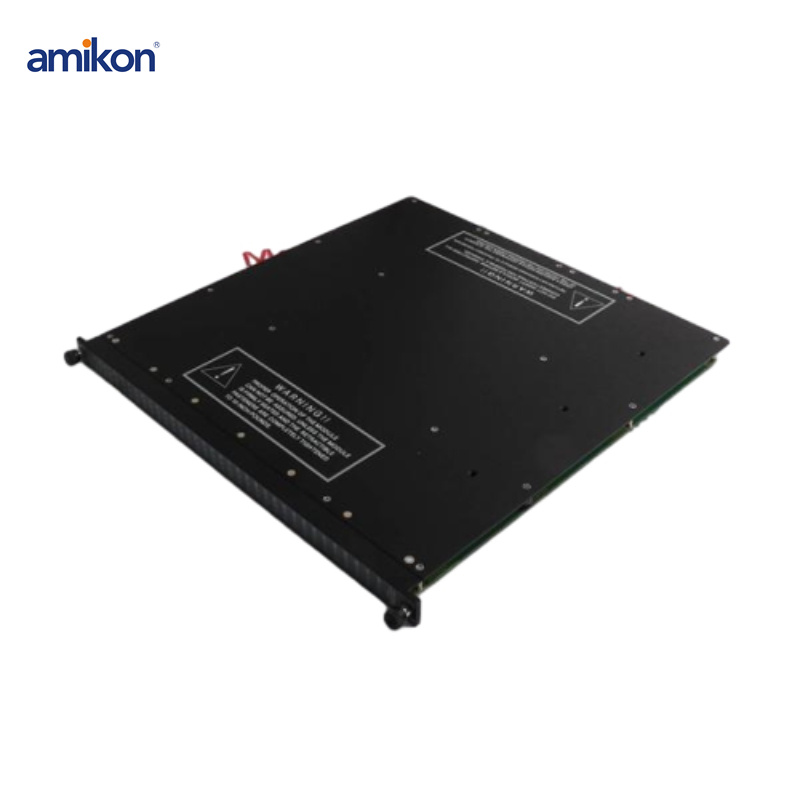

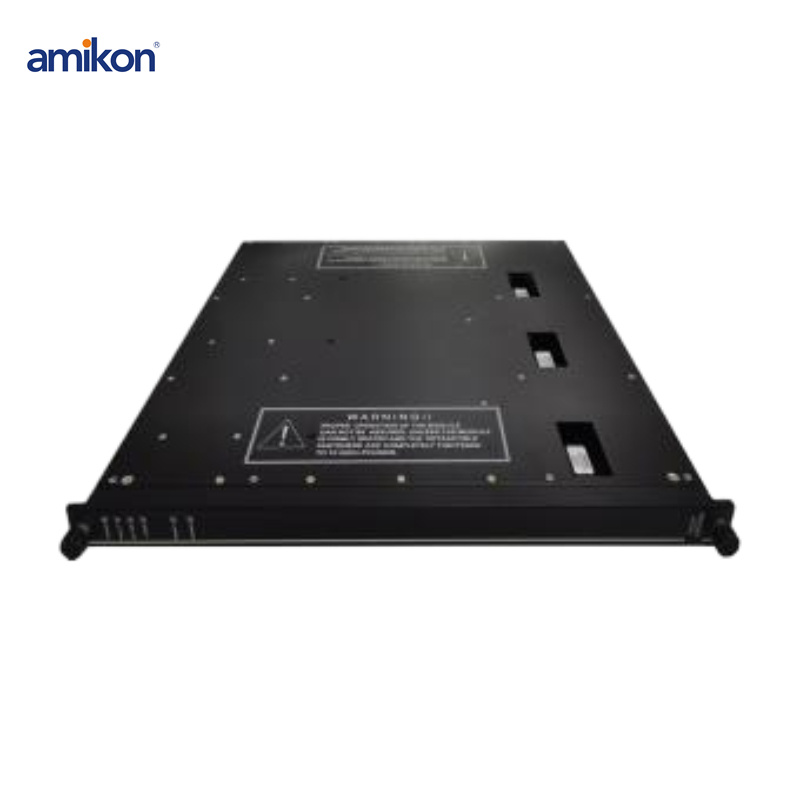

Mô-đun đầu vào kỹ thuật số Triconex 3564

Mô-đun đầu vào kỹ thuật số Triconex 3564

Mô tả sản phẩm

Mô-đun đầu vào kỹ thuật số 64 điểm

Mỗi mô-đun đầu vào kỹ thuật số (DI) 64 điểm có ba kênh cách ly, xử lý độc lập tất cả dữ liệu đầu vào cho mô-đun. Một bộ vi xử lý trên mỗi kênh quét từng điểm đầu vào, biên soạn dữ liệu và truyền đến Bộ xử lý chính theo yêu cầu. Sau đó, dữ liệu đầu vào được kiểm tra tại Bộ xử lý chính ngay trước khi xử lý để đảm bảo tính toàn vẹn cao nhất. Tất cả các mô-đun đầu vào kỹ thuật số đều duy trì chẩn đoán đầy đủ và liên tục cho mỗi kênh. Lỗi trên bất kỳ kênh nào sẽ kích hoạt đèn báo lỗi, từ đó kích hoạt báo động khung máy. Mô-đun TMR được đảm bảo hoạt động đúng cách khi có một lỗi duy nhất và có thể hoạt động đúng cách với một số loại lỗi đa dạng. Tất cả các mô-đun đầu vào kỹ thuật số đều hỗ trợ các mô-đun dự phòng nóng và yêu cầu một bảng đấu nối bên ngoài (ETP) riêng biệt với giao diện cáp đến bảng mạch Tricon. Mỗi mô-đun được khóa cơ học để ngăn ngừa việc lắp đặt không đúng cách trong khung máy.

Đặc trưng Thông số kỹ thuật

Mã màu Đỏ đậm

Số điểm đầu vào: 64.

Điện áp đầu vào khuyến nghị: 15–30 VDC

Điện áp tối đa 36 VDC

Mức chuyển mạch: Từ Tắt sang Bật, điện áp điển hình 12 VDC, trường hợp xấu nhất 15 VDC.

Mức chuyển mạch: Từ Bật sang Tắt, điện áp điển hình 8 VDC, trường hợp xấu nhất 6 VDC.

Hiện tượng trễ điển hình 4 VDC

Dòng điện khởi động định mức từ 2 mA đến 3 mA

Trở kháng đầu vào > 3,0 kΩ (danh nghĩa)

Độ trễ đầu vào: Từ Tắt sang Bật < 2 ms

Độ trễ đầu vào: Từ Bật sang Tắt < 2 ms

Cách ly điểm, cách ly quang học, điện áp tối thiểu 1500 VDC.

Chỉ báo trạng thái: Trạng thái Bật hoặc Tắt (1 điểm/điểm)

Chỉ báo trạng thái: Trạng thái mô-đun: Đạt, Lỗi, Hoạt động. Quyền lực

Công suất mạch logic < 10 watt

Công suất tải định mức tại hiện trường là 0,2 watt cho mỗi điểm bật, 0,5 watt ở điện áp hiện trường tối đa.

Dòng rò rỉ vào khung máy ở tần số 60 Hz: Không áp dụng

Tốc độ chuyển đổi đầu vào1: Tối đa mỗi 100 ms

Tốc độ chuyển đổi đầu vào 1: Tối thiểu, Trạng thái Bật Không bắt buộc

Tốc độ chuyển đổi đầu vào 1: Tối thiểu, Trạng thái Tắt Không bắt buộc

Khi xảy ra lỗi ở điểm Tắt 2: Thời gian tối đa < 2 ms

Khi xảy ra lỗi ở điểm Tắt 2: Điện áp < VIN

Khi xảy ra lỗi ở điểm Tắt 2: Chu kỳ hoạt động 50%, thông thường

Trở kháng < 10 Ω
