Bảng đấu dây GE IS200STAIH2A

Bảng đấu dây GE IS200STAIH2A

Đặc trưng

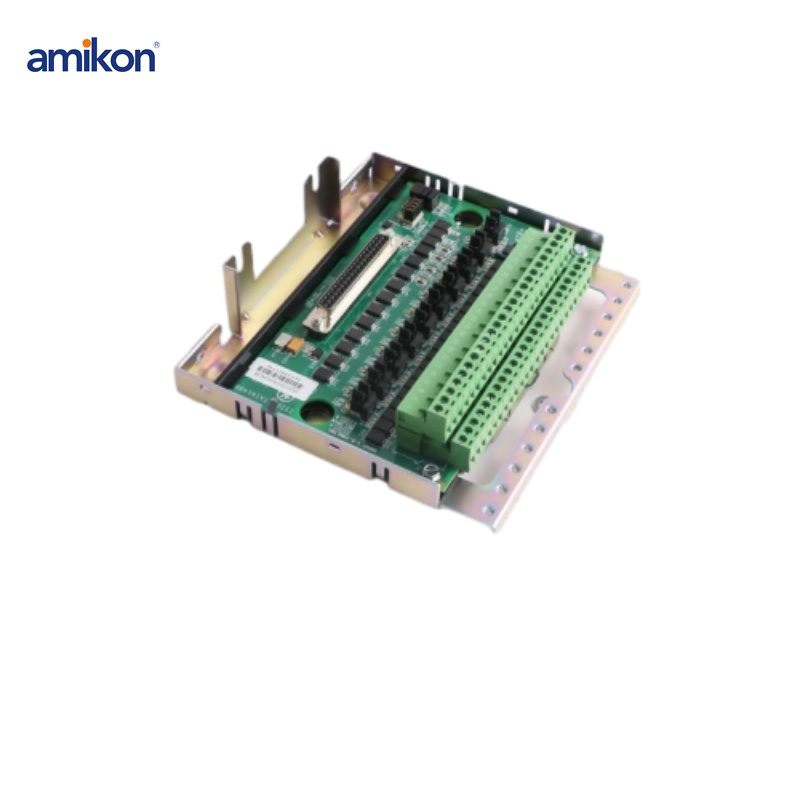

IS200STAIH2A là một bo mạch đầu cuối tín hiệu tương tự Simplex được sản xuất và thiết kế bởi General Electric, thuộc dòng sản phẩm Mark VIe được sử dụng trong các hệ thống điều khiển phân tán. Bo mạch đầu cuối tín hiệu tương tự Simplex (STAI) là một bo mạch nhỏ gắn liền với gói sản phẩm, hỗ trợ 10 đầu vào tương tự và 2 đầu ra tương tự. Có thể kết nối hai dây, ba dây, bốn dây hoặc bộ phát có nguồn điện ngoài với 10 đầu vào tương tự. Hai cầu nối 0-20 mA có thể được cấu hình với các đầu ra tương tự, một trong số đó hỗ trợ dòng điện 0-200 mA. Bo mạch chỉ có dạng một mặt. Khối đấu dây sử dụng khối đấu dây tiêu chuẩn châu Âu mật độ cao. Bo mạch được nhận dạng trong gói sản phẩm bởi hệ thống chẩn đoán thông qua chip ID tích hợp trên bo mạch.

Lắp đặt vết bẩn

Giá đỡ tấm kim loại gắn trên thanh ray DIN mang theo STAI cùng với bộ cách điện bằng nhựa. STAI + bộ cách điện có thể được gắn tùy chọn vào cụm tấm kim loại trước khi được cố định trực tiếp vào tủ. Có hai loại đầu nối kiểu Châu Âu khác nhau để lựa chọn:

Trên cầu thang số 1 có một khối đấu nối cố định với 48 đầu nối.
Đầu nối góc vuông trên STAI 2 chấp nhận nhiều loại khối đấu nối có thể cắm vào dễ dàng, với tổng cộng 48 đầu nối.
Dây xoắn đôi có vỏ bọc chống nhiễu (#18 AWG) thường được sử dụng. Có sẵn một đầu nối chống nhiễu cáp I/O bên cạnh khối đấu dây.
Các loại đầu vào và đầu ra tương tự sau đây có thể được chấp nhận:

Bộ phát hai dây với đầu vào analog.
Bộ phát ba dây với đầu vào analog.
Bộ phát bốn dây với đầu vào analog.
Bộ phát tín hiệu dùng nguồn ngoài với đầu vào analog.
Đầu vào tương tự, 5 và 10 volt DC.
Ngõ ra tín hiệu tương tự dòng điện 0-20 mA.
Ngõ ra tương tự, dòng điện 0-200mA.
