Mô-đun giao diện Ethernet GE Series 90-30: Hướng dẫn kỹ thuật IC693NIU004

April 07,2025

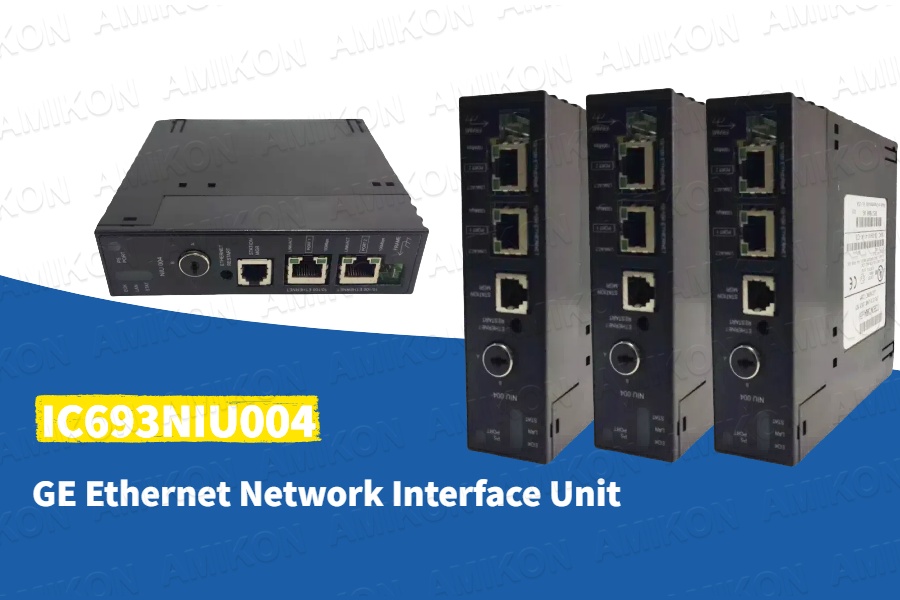

Giới thiệu vềIC693NIU004M么-膽un
CácIC693NIU004đóng vai trò là thành phần truyền thông quan trọng trong các hệ thống tự động hóa công nghiệp, được thiết kế riêng cho Bộ điều khiển logic lập trình Series 90-30 của GE. Bộ giao diện mạng Ethernet (NIU) này thu hẹp khoảng cách giữa phần cứng PLC và các yêu cầu mạng hiện đại, cho phép tích hợp liền mạch các hệ thống điều khiển cũ với các kiến trúc dựa trên Ethernet hiện đại.

IC693NIU004Thông số kỹ thuật chính
Mô-đun giao diện mạnh mẽ này có hai cổng Ethernet 10/100 Mbps với khả năng tự động cảm biến và tự động đàm phán, hỗ trợ cả cấu hình mạng đơn giản và chịu lỗi. Thông số kỹ thuật của thiết bị bao gồm:
Dung lượng bộ nhớ: 4096 cuộn dây bên trong, 256 bit đầu ra tạm thời và 9999 vị trí bộ nhớ thanh ghi
Xử lý I/O: Hỗ trợ tối đa 2048 đầu vào/đầu ra riêng biệt và 1268/512 từ đầu vào/đầu ra tương tự
Tính linh hoạt của mạng: Hoạt động như một bộ chuyển mạch Ethernet tích hợp hỗ trợ các cấu trúc tuyến tính, hình sao và vòng
Khả năng mở rộng: Giao diện với tối đa 8 đế (1 CPU + 7 bộ mở rộng/từ xa)

Tính năng truyền thông mạng
CácIC693NIU004triển khai giao thức Ethernet Global Data (EGD) để trao đổi dữ liệu hiệu quả trên các hệ thống phân tán. Khả năng truyền thông tiên tiến của nó bao gồm:
Kiến trúc cổng kép với địa chỉ IP được chia sẻ
Hỗ trợ cho Giao thức vận chuyển thời gian thực an toàn (SRTP)
Chẩn đoán mạng tích hợp thông qua đèn LED trạng thái (EOK, LAN, STAT, PS PORT)
Chức năng thiết lập lại phần cứng thông qua nút nhấn chuyên dụng
Khả năng tương thích với nhiều cấu trúc Ethernet công nghiệp khác nhau

Yêu cầu về cấu hình và lập trình

Cấu hình thích hợp củaIC693NIU004yêu cầu:
Phần mềm CIMPLICITY Machine Edition Logic Developer (phiên bản 4.0 SP3 trở lên)
Phần mềm đặc biệt 4 hoặc mới hơn
Thiết lập thông số mạng phù hợp bao gồm:
Chỉ định địa chỉ IP
Cấu hình mạng con
Định nghĩa trao đổi EGD
Triển khai giao thức bảo mật
Thiết kế của mô-đun cho phép khởi động lại mà không cần tắt nguồn hoàn toàn, giúp giảm đáng kể thời gian chết tiềm ẩn trong quá trình bảo trì hoặc xử lý sự cố.

Ứng dụng công nghiệp và thực hành tốt nhất
Mô-đun giao diện Ethernet này được ứng dụng trong nhiều tình huống công nghiệp:
Hệ thống tự động hóa sản xuất đòi hỏi kiểm soát phân tán
Các ngành công nghiệp quy trình có yêu cầu I/O từ xa
Ứng dụng giám sát cơ sở hạ tầng
Hệ thống quản lý năng lượng
Để có hiệu suất tối ưu, người cài đặt nên:
Duy trì nhiệt độ hoạt động trong phạm vi 0-60°C
Đảm bảo kết nối mạng và cáp mạng phù hợp
Thực hiện cập nhật chương trình cơ sở thường xuyên
Thực hiện theo các quy trình bảo trì được GE khuyến nghị

Kết luận: Giải pháp mạng công nghiệp đáng tin cậy

CácIC693NIU004Ethernet Network Interface Unit là giải pháp mạnh mẽ để hiện đại hóa các hệ thống PLC Series 90-30. Sự kết hợp giữa mạng tốc độ cao, khả năng I/O đáng kể và các tùy chọn cấu hình linh hoạt khiến nó trở thành lựa chọn tuyệt vời cho các nâng cấp tự động hóa công nghiệp. Sự hỗ trợ của mô-đun cho các giao thức an toàn và cấu trúc chịu lỗi đảm bảo hoạt động đáng tin cậy trong các môi trường công nghiệp khắt khe, trong khi các tính năng chẩn đoán của nó đơn giản hóa các quy trình bảo trì và khắc phục sự cố. Đối với các cơ sở chạy PLC GE Series 90-30, giao diện này cung cấp một con đường tiết kiệm chi phí đến các hệ thống điều khiển công nghiệp hỗ trợ Ethernet.
