9905-969 - Mô-đun đầu vào tương tự Linknet 6 kênh-amikonpower.com

9905-969 - Mô-đun đầu vào tương tự Linknet 6 kênh

November 15,2024

9905-969 - Mô-đun đầu vào tương tự Linknet 6 kênh

Thông số kỹ thuật	Chi tiết
Số bộ phận	9905-969
Nhà sản xuất	Woodward
Kích thước	14W x 11H x 4D
Loại hiển thị	2 dòng x 24 ký tự
Độ chính xác	1 % ở 25°C
Đầu vào nguồn điện	18 đến 32 V (dc)
Mạng tới kênh I/O	277 V (ac)
Đầu vào nguồn điện vào mạng	277 V (ac)
Đầu vào nguồn điện cho kênh I/O	500V
Tiêu chuẩn độ ẩm	20 và 55°C ở mức 95% trong 48 giờ
Điện áp đầu vào	+24 Vdc ở 1 A
Bàn phím/Màn hình	30 Bàn phím đa chức năng
Phạm vi nhiệt độ	â40 đến +55 Â°C
Trọng lượng	9,11 pound
Có sẵn	Còn hàng
Quốc gia xuất xứ	Hoa Kỳ

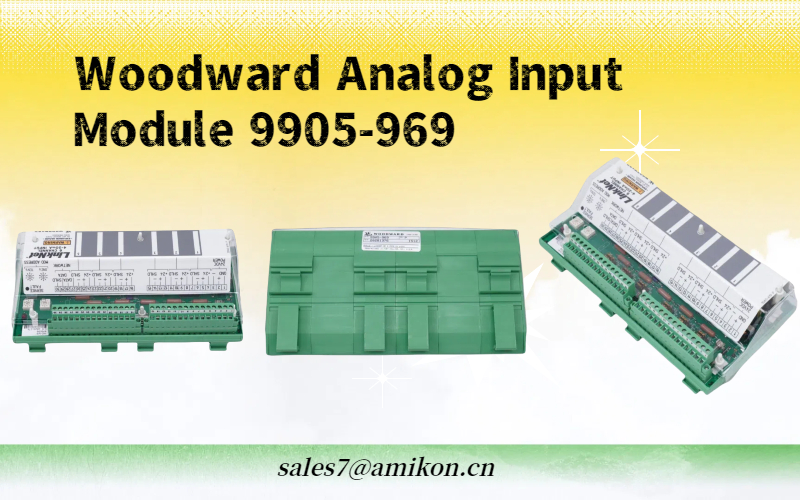

Giới thiệu về Woodward 9905-969 Mô-đun đầu vào tương tự
Woodward 9905-969 là mô-đun đầu vào tương tự 6 kênh đóng vai trò quan trọng trong các hệ thống điều khiển phân tán. Được thiết kế đặc biệt cho hệ thống điều khiển NetCon, mô-đun này giúp người dùng quản lý các khả năng I/O phân tán đơn giản và chi phí thấp. Đó là lý tưởng cho các ứng dụng liên quan đến tín hiệu tương tự như 4-20mA, khiến nó trở thành một lựa chọn linh hoạt cho các tác vụ giám sát và điều khiển.

Vai trò của LINKnet và Kiến trúc Mạng của nó
Cốt lõi của mô-đun Woodward 9905-969 là mạng I/O phân tán LINKnet. Mạng này được thiết kế để hỗ trợ giao tiếp dễ dàng và đáng tin cậy giữa bộ điều khiển NetCon và các mô-đun I/O. Cấu trúc mạng hỗ trợ tối đa bốn đường trục tự trị, mỗi đường trục có thể kết nối tối đa 60 mô-đun I/O. Mỗi mô-đun này có thể giao tiếp với bộ điều khiển NetCon thông qua một dây xoắn đôi duy nhất, cung cấp giải pháp hiệu quả và tiết kiệm chi phí để mở rộng hệ thống điều khiển.

Một trong những tính năng nổi bật của kiến trúc này là khả năng liên kết tới 240 mô-đun I/O, mỗi mô-đun được trang bị nhiều kênh. Khả năng mở rộng này đảm bảo rằng mạng có thể phát triển khi cần thiết, khiến nó trở thành một lựa chọn rất linh hoạt cho các ứng dụng công nghiệp khác nhau.

Định cấu hình mạng: Cách thiết lập và sử dụng mô-đun 9905-969
Việc định cấu hình mô-đun 9905-969 rất đơn giản. Nó sử dụng các công tắc xoay trên mô-đun LINKnet để định cấu hình địa chỉ mạng, cho phép tích hợp nhanh chóng và dễ dàng vào hệ thống. Các công tắc này rất quan trọng vì chúng đảm bảo mô-đun giao tiếp với bộ điều khiển NetCon ở đúng địa chỉ, tạo điều kiện cho hoạt động trơn tru và không có lỗi.

Quy trình thiết lập bao gồm việc đảm bảo rằng địa chỉ mạng được xác định cho mô-đun trong bộ mã hóa MOE khớp với địa chỉ do công tắc xoay đặt. Khả năng tương thích này đảm bảo rằng tất cả các nút trong mạng hoạt động ở cùng tốc độ và có thể giao tiếp mà không bị gián đoạn hoặc chậm trễ.

Tính năng phần cứng của 9905-969 Mô-đun đầu vào tương tự
Mô-đun Woodward 9905-969 có thiết lập phần cứng mạnh mẽ được thiết kế để mang lại độ tin cậy và hiệu quả. Mỗi mạng được cấp nguồn bởi một mô-đun bộ điều khiển NetCon duy nhất, hỗ trợ nhiều mô-đun I/O khác nhau, bao gồm cặp nhiệt điện, RTD, mô-đun rời rạc và 4-20mA. Bản thân mô-đun đầu vào tương tự có sáu kênh, cho phép nó xử lý nhiều tín hiệu cùng một lúc.

Ngoài ra, các loại mô-đun I/O khác cũng có sẵn trong cùng một mạng, chẳng hạn như mô-đun đầu ra rơle có 8 kênh và mô-đun đầu vào riêng biệt có 16 kênh. Phạm vi mô-đun đa dạng này giúp nâng cao tính linh hoạt của hệ thống, giúp hệ thống phù hợp với nhiều ứng dụng công nghiệp.

Lắp đặt và lắp đặt: Thiết lập dễ dàng cho môi trường công nghiệp
Mô-đun 9905-969 được thiết kế có tính thực tế. Nó được đặt trong gói mô-đun đầu cuối trường Phoenix bằng nhựa, làm cho nó phù hợp để lắp trên thanh ray DIN. Tính năng này cho phép lắp đặt dễ dàng trong tủ điều khiển hoặc các khu vực khác gần tuabin, miễn là việc lắp đặt đáp ứng các tiêu chuẩn về nhiệt độ và độ rung theo yêu cầu.

Thiết kế nhỏ gọn và bền bỉ đảm bảo rằng mô-đun có thể hoạt động hiệu quả ngay cả trong môi trường công nghiệp đầy thách thức, khiến nó trở thành thành phần đáng tin cậy để sử dụng lâu dài trong các hệ thống điều khiển phân tán.

Kết luận
Mô-đun đầu vào tương tự Woodward 9905-969 là thành phần thiết yếu cho các hệ thống điều khiển công nghiệp yêu cầu khả năng I/O phân tán. Với khả năng tích hợp dễ dàng vào mạng LINKnet, cấu hình hiệu quả và các tùy chọn phần cứng linh hoạt, nó cung cấp giải pháp đáng tin cậy và có thể mở rộng để quản lý tín hiệu đầu vào tương tự trong các cài đặt công nghiệp khác nhau. Cho dù bạn đang mở rộng hệ thống điều khiển hiện có hay thiết lập một hệ thống điều khiển mới, mô-đun 9905-969 đều cung cấp giải pháp mạnh mẽ và tiết kiệm chi phí, đáp ứng nhu cầu của các hệ thống tự động hóa hiện đại.
