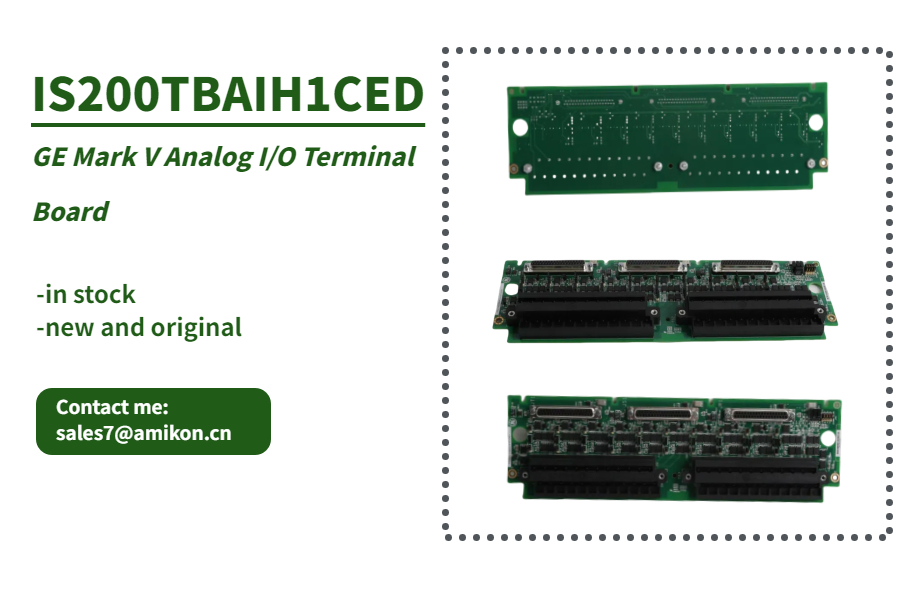

IS200TBAIH1CED - Bo mạch đầu cuối I/O analog

Tìm hiểu về IS200TBAIH1CED Bảng mạch đầu cuối I/O analog
IS200TBAIH1CED là Bảng mạch đầu cuối I/O Analog được phát triển bởi General Electric (GE) và là thành phần quan trọng của hệ thống điều khiển Mark VIe. Được thiết kế để xử lý tín hiệu analog một cách hiệu quả, nó hỗ trợ chức năng linh hoạt và hiệu suất mạnh mẽ, khiến nó trở thành một phần thiết yếu của hệ thống điều khiển công nghiệp hiện đại.

Tính năng chính của IS200TBAIH1CED
Khả năng đầu ra analog
Bảng đầu cuối IS200TBAIH1CED hỗ trợ hai kênh đầu ra analog, có thể được cấu hình để xuất tín hiệu dòng điện 0-20 mA hoặc 0-200 mA. Tính linh hoạt này cho phép kiểm soát chính xác tín hiệu đầu ra, đảm bảo bảng đầu cuối đáp ứng các yêu cầu hệ thống đa dạng. Những khả năng này cho phép tích hợp hiệu quả với nhiều loại cảm biến và thiết bị đo lường.

Mạch khử tiếng ồn
Để đảm bảo tính toàn vẹn và độ tin cậy của tín hiệu, bảng đầu cuối được trang bị mạch khử nhiễu cho cả kênh đầu vào và đầu ra. Tính năng này bảo vệ chống lại các xung điện và nhiễu tần số cao, đảm bảo chất lượng tín hiệu và độ ổn định ngay cả trong môi trường hoạt động đầy thách thức.

Tùy chọn kết nối
IS200TBAIH1CED bao gồm ba đầu nối chân DC-37, hỗ trợ kết nối với Thẻ đầu vào/đầu ra tương tự điện áp (VAIC). Đối với các ứng dụng đơn giản, một đầu nối duy nhất (JR1) được sử dụng, trong khi cả ba đầu nối đều được sử dụng cho các ứng dụng Dự phòng mô-đun ba (TMR). Thiết lập này đảm bảo khả năng tích hợp và liên lạc liền mạch với VAIC, nâng cao độ tin cậy của hệ thống.

Hoạt động trong ứng dụng TMR
Bảng mạch đầu cuối IS200TBAIH1CED thể hiện hiệu suất vượt trội trong cấu hình TMR:
Phân phối tín hiệu: Tín hiệu đầu vào được phân phối qua ba đầu nối dành riêng cho điều khiển R, S và T.
Đo dòng điện: Bảng mạch kết hợp dòng điện đầu ra từ ba bộ điều khiển và tính toán tổng dòng điện bằng cách sử dụng một shunt đo.
Quy định chính xác: Tín hiệu tổng dòng điện này được gửi đến VAIC để điều chỉnh chính xác dựa trên điểm đặt được lệnh, đảm bảo đồng bộ hóa chính xác trong kiến ​​trúc hệ thống dự phòng.

Tính năng chẩn đoán nâng cao
Giám sát sụt áp
Để giám sát mức dòng điện đầu ra, bo mạch đầu cuối IS200TBAIH1CED sử dụng một điện trở nối tiếp để đo độ sụt áp trên toàn mạch. Bất kỳ mức dòng điện bất thường nào đều kích hoạt cảnh báo chẩn đoán hoặc lỗi thông qua VAIC, đảm bảo phản hồi và phát hiện lỗi theo thời gian thực.

Thiết bị ID đầu nối
Mỗi đầu nối cáp có một thiết bị ID bao gồm thông tin quan trọng như số sê-ri, loại, số sửa đổi và vị trí đầu nối của bo mạch (JR, JS, JT). Nếu VAIC phát hiện bất kỳ sự khác biệt hoặc không khớp nào, lỗi không tương thích phần cứng sẽ được kích hoạt, đảm bảo khả năng nhận dạng và tương thích phù hợp.

Cơ chế phát hiện lỗi
Cơ chế phát hiện lỗi tiên tiến của bo mạch đầu cuối cung cấp khả năng chẩn đoán theo thời gian thực. Những bất thường trong dòng điện đầu ra hoặc các vấn đề không tương thích về phần cứng dẫn đến cảnh báo hoặc lỗi chẩn đoán, cho phép người vận hành xác định và giải quyết vấn đề một cách hiệu quả.

Tích hợp với Hệ thống Điều khiển
Dữ liệu chẩn đoán từ bảng đầu cuối IS200TBAIH1CED được tích hợp liền mạch vào hệ thống điều khiển rộng hơn. Sự tích hợp này cho phép người vận hành giám sát trạng thái bảng đầu cuối và giải quyết các vấn đề một cách chủ động, nâng cao độ tin cậy và hiệu quả tổng thể của hệ thống.

Kết luận
Bảng mạch đầu cuối I/O tương tự IS200TBAIH1CED của GE là một thành phần rất linh hoạt và đáng tin cậy của hệ thống điều khiển Mark VIe. Với các tính năng nâng cao, chẳng hạn như khả năng đầu ra analog linh hoạt, mạch khử nhiễu và chẩn đoán mạnh mẽ, bảng đầu cuối này đảm bảo tích hợp liền mạch, hiệu suất tối ưu và nâng cao độ tin cậy của hệ thống. Bằng cách tận dụng những khả năng này, người vận hành có thể đạt được khả năng kiểm soát chính xác, giảm thiểu thời gian ngừng hoạt động và hợp lý hóa các nỗ lực bảo trì, biến nó trở thành tài sản quý giá trong môi trường điều khiển công nghiệp.
