Hướng dẫn toàn diện về Gói giám sát rung động IS220PVIBH1A GE

March 04,2025

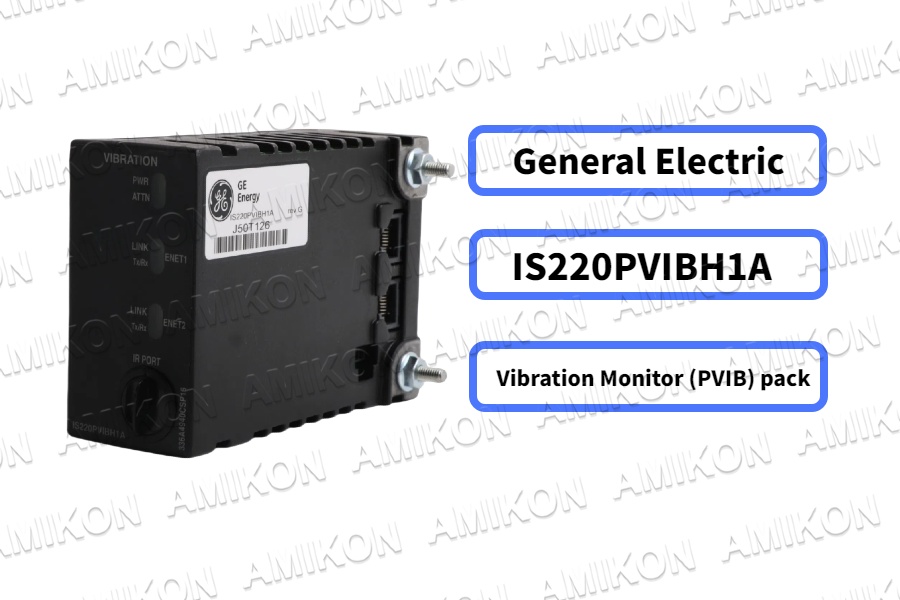

Giới thiệu vềIS220PVIBH1ABộ theo dõi rung động
IS220PVIBH1A là một thành phần quan trọng của hệ thống điều khiển Mark VIe của GE, đóng vai trò là một gói giám sát độ rung được thiết kế để thu thậpvà dữ liệu cảm biến độ rung và độ gần trong quá trình. Bằng cách kết nối với bảng đầu cuối rung TVBA, hệ thống này tạo điều kiện cho việc giám sát máy móc ở cấp độ cao, điều này rất cần thiết cho các ngành công nghiệp dựa vào độ chính xác và hiệu suất. Hướng dẫn này đi sâu vào các tính năng chính, các bước cài đặt và khả năng tương thích với các hệ thống khác.

Các tính năng chính củaIS220PVIBH1ABộ theo dõi rung động
Bộ giám sát độ rung IS220PVIBH1A bao gồm một số tính năng tiên tiến khiến nó trở nên không thể thiếu cho nhiều ứng dụng công nghiệp khác nhau:
Đầu vào cảm biến: Hệ thống đọc dữ liệu rung động hoặc dữ liệu tiệm cận từ nhiều loại cảm biến, bao gồm Proximitors, máy đo gia tốc tích hợp (Kênh 1-3), Velomitors và cảm biến địa chấn. Khả năng tương thích rộng này đảm bảo tính linh hoạt trong việc giám sát các loại máy móc khác nhau.
Kết nối Ethernet: Gói này bao gồm hai cổng Ethernet RJ45, cho phép tích hợp mạng dễ dàng. Điều này cho phép truyền thông nhanh chóng và đáng tin cậy giữa hệ thống và phần còn lại của mạng điều khiển.

Tốc độ khung hình có thể điều chỉnh: IS220PVIBH1A hỗ trợ nhiều tốc độ khung hình, bao gồm 3.125 Hz, 6.25 Hz, 12.5 Hz, 25 Hz, 50 Hz và 100 Hz, giúp sản phẩm có thể thích ứng với cả ứng dụng tốc độ chậm và tốc độ cao.

IS220PVIBH1AKhả năng tương thích và tích hợp
Một trong những tính năng nổi bật của IS220PVIBH1A là khả năng tương thích với nhiều hệ thống và cấu hình khác nhau. Sau đây là cách tích hợp với thiết lập hiện tại của bạn:
Mạng Ethernet kép: Gói PVIB hỗ trợ mạng Ethernet kép cho tốc độ khung hình thấp hơn 100 Hz, tăng cường tính dự phòng và đảm bảo truyền dữ liệu đáng tin cậy.
Đầu nối đầu ra: Bộ sản phẩm sử dụng đầu nối chân DC-37 để kết nối trực tiếp với bảng thiết bị đầu cuối phù hợp. Điều này đảm bảo đầu ra dữ liệu hiệu quả trong khi vẫn duy trì tính toàn vẹn của hệ thống.
Chẩn đoán trực quan: Đèn LED chỉ báo trên hộp cung cấp khả năng chẩn đoán thời gian thực, cho phép khắc phục sự cố nhanh chóng và bảo trì hệ thống dễ dàng hơn.

Cài đặt củaIS220PVIBH1ABộ theo dõi rung động
Việc lắp đặt IS220PVIBH1A đúng cách là rất quan trọng để có hiệu suất tối ưu. Thực hiện theo các bước sau để lắp đặt suôn sẻ:
Cố định bảng đầu cuối: Bắt đầu bằng cách cố định bảng đầu cuối mà bạn định sử dụng trong hệ thống. Đảm bảo nó được định vị đúng cách để dễ kết nối.
Kết nối PVIB I/O Pack: Kết nối trực tiếp PVIB I/O pack với các đầu nối bảng thiết bị đầu cuối. Các kết nối này phải chắc chắn để tránh mất tín hiệu.
Cố định cơ học: Sử dụng các chốt ren gần cổng Ethernet để cố định cơ học gói dữ liệu, đảm bảo gói dữ liệu luôn ổn định trong quá trình hoạt động.
Kết nối Ethernet: Tùy thuộc vào cấu hình hệ thống của bạn, hãy kết nối một hoặc hai dây Ethernet. Nếu sử dụng kết nối kép, hãy đảm bảo rằng ENET1 được kết nối với mạng được liên kết với bộ điều khiển R.
Cấp nguồn cho Pack: Cắm đầu nối ở bên hông Pack vào nguồn điện. Điều này cung cấp nguồn điện cần thiết để hệ thống hoạt động.
Cấu hình: Sử dụng ứng dụng ToolboxST để cấu hình gói I/O theo nhu cầu cụ thể của bạn.
Kiểm tra bo mạch nguồn: Cuối cùng, hãy đảm bảo bo mạch nguồn N28 trên TVBA được đặt đúng vị trí trong đầu nối để đảm bảo hoạt động trơn tru.

Xử lý sự cố và chẩn đoán
Trong khi cài đặt và vận hànhIS220PVIBH1Agói giám sát rung, điều cần thiết là phải nhận thức được các tình huống khắc phục sự cố tiềm ẩn. May mắn thay, hệ thống được trang bị đèn LED chẩn đoán trực quan. Các đèn báo này cung cấp thông tin chi tiết có giá trị về hiệu suất hệ thống, giúp phát hiện sớm mọi sự cố và giải quyết chúng kịp thời. Thường xuyên theo dõi các đèn LED này để đảm bảo hệ thống của bạn luôn ở tình trạng tối ưu.

Phần kết luận

CácIS220PVIBH1AGE Vibration Monitor Pack là một thành phần tiên tiến và có khả năng thích ứng cao để theo dõi tín hiệu rung và tín hiệu tiệm cận trong máy móc công nghiệp. Với nhiều loại cảm biến tương thích, kết nối Ethernet kép và tốc độ khung hình có thể điều chỉnh, nó đảm bảo thu thập dữ liệu và hiệu suất đáng tin cậy. Bằng cách tuân theo các quy trình cài đặt phù hợp và tận dụng các tính năng chẩn đoán của nó, bạn có thể đảm bảo tích hợp liền mạch với các hệ thống hiện có của mình, do đó tối đa hóa tuổi thọ và hiệu quả của máy móc.
